TD75帶式輸送機

TD75型帶式輸送機由于輸送量大、結構簡單、維護簡便、通用性強等特點，該型輸送機的工作環境溫度一般在-25～40℃之間，物料溫度一般不超過50℃，如采用耐熱橡膠帶可輸送120℃以下的高溫物料；當輸送含有酸性、堿性、油類物質和有機溶劑等物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。

輸送量：40-1233t/h

規格型號：TD500-TD1000

輸送長度：2-240m

應用領域：廣泛用于冶金、煤炭、交通、電力、建材、化工和機械等行業。

免費獲取報價技術咨詢

突出優勢

本公司生產的TD皮帶輸送機輸送膠帶寬度在500mm-1000mm之間，據此分為四個型號。輸送傾角0-20°，輸送距離2-240m，能滿足40-1233t/h范圍內多種物料不同量的輸送需求。

1、輸送能力強，輸送距離遠，而且運行可靠，易于實現自動化和集中化控制；

2、結構相對簡單、易于維護，主要零部件的互換性和通用性強；

3、輸送平穩、可靠，物料與輸送帶無相對運動，可以避免對輸送物的破壞；

4、可根據不同輸送工藝和工作環境，定制對耐熱、耐寒、防水、防腐、防爆、阻燃等有特殊要求的設備。

工作原理

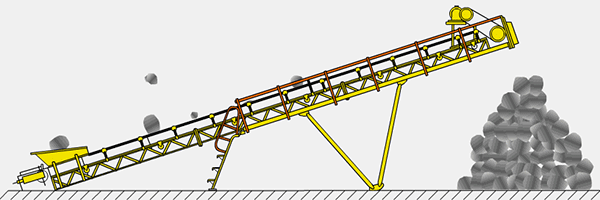

TD75型帶式輸送機其牽引構件和承載構件是一條環形橡膠輸送帶，膠帶圍繞在機架兩端的傳動滾筒和改向滾筒上，從而構成一個封閉的循環回路。當傳動裝置驅動傳動滾筒回轉時，通過傳動滾筒與膠帶間的摩擦力帶動膠帶運行。被輸送的物料由導料槽添加至橡膠帶上后，隨著膠帶的移動被運送到頭部的卸料裝置處，物料經卸料口卸下。


技術參數

型號規格	運輸膠帶			輸送長度 (m)	傳動滾筒直徑 (mm)	生產能力 (t/h)	功率 (kW)
型號規格	寬度 (mm)	速度 (m/s)	傾角 (°)	輸送長度 (m)	傳動滾筒直徑 (mm)	生產能力 (t/h)	功率 (kW)
TD-500	500	0.8~2.5	0~20	2~240	500、630	40~232	1.5~30
TD-650	650	0.8~2.5	0~20	2~240	500、630	67~391	1.5~45
TD-800	800	0.8~3.15	0~20	2~240	500、630	118~824	2.2~75
TD-1000	1000	1~3.15	0~20	2~240	500、630、800	230~1233	4~100
